SELENOİD VALF TORK ÜRÜN AÇIKLAMASI

S1010 Genel Maksat Solenoid Vanalar 1/8” ile 2” arası ölçüleri bulunmaktadır. 1/8”..1/4” 0-16 bar (orifise göre değişiklik göstermektedir), direkt çekmeli; 3/8”..2” 0,5-16 bar, pilot kumandalıdır. Normalde kapalı modeldir.

Hava, su ve gaz akışkanları için uygundur. Arıtma, boya sanayi, çimento, araç üstü ekipman, gıda, şeker gibi çeşitli sektörlerde kullanılabilmektedir.

Solenoid vanalar akışkanlar üzerinde en çok kullanılan kontrol elemanlarıdır. Solenoid vanaların görevleri akışı sağlamak, akışı kesmek, dozajı ayarlamak ya da iki akışkanın karışmasını sağlamak olarak özetlenebilir. Solenoid vanalar kompakt yapıda olmaları, düşük maliyetleri ve uzun ömürlü olmaları sebebiyle proses hatlarında tercih edilmektedir.

Solenoid vanaların filtre ile kullanılması tavsiye edilir. Eğer kullanılan akışkanda kum, kir gibi partiküllü bir akışkan varsa bu vananın çalışmasını engelleyecek, ömrünü kısaltacaktır.

Solenoid valfler çalışmasını etkilemeden herhangi bir pozisyonda monte edilebilir; bobin dikey yukarı konumda tercih edilmelidir.

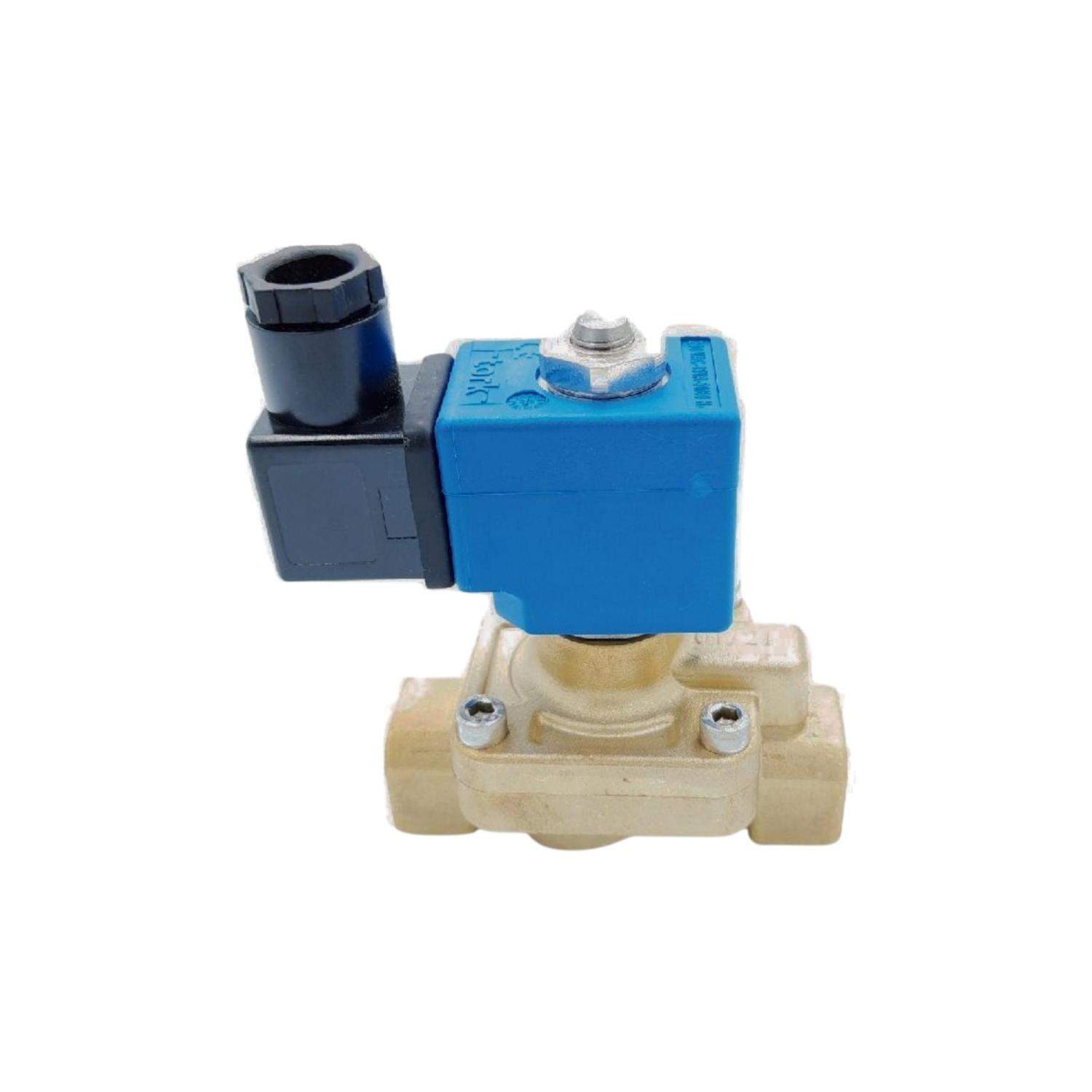

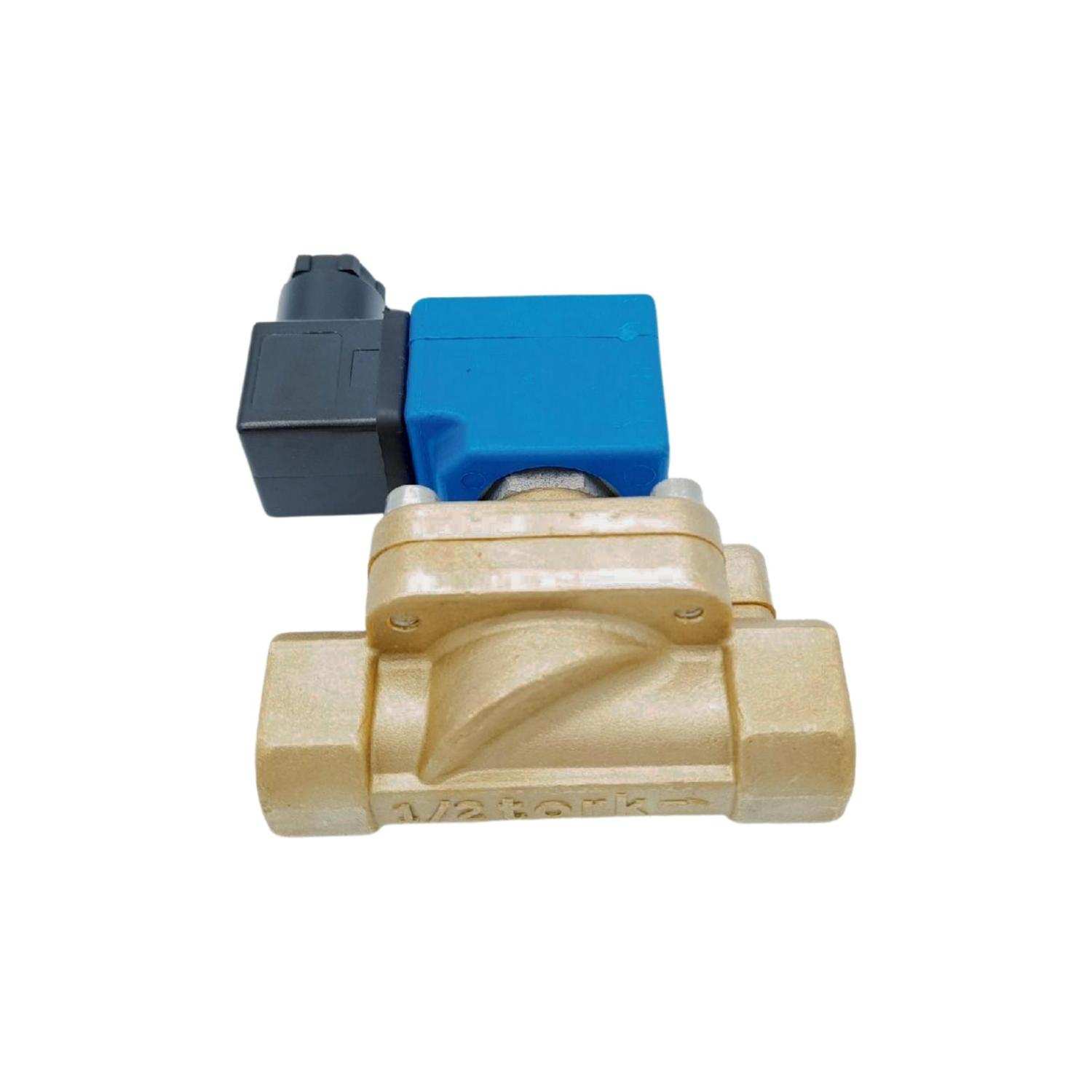

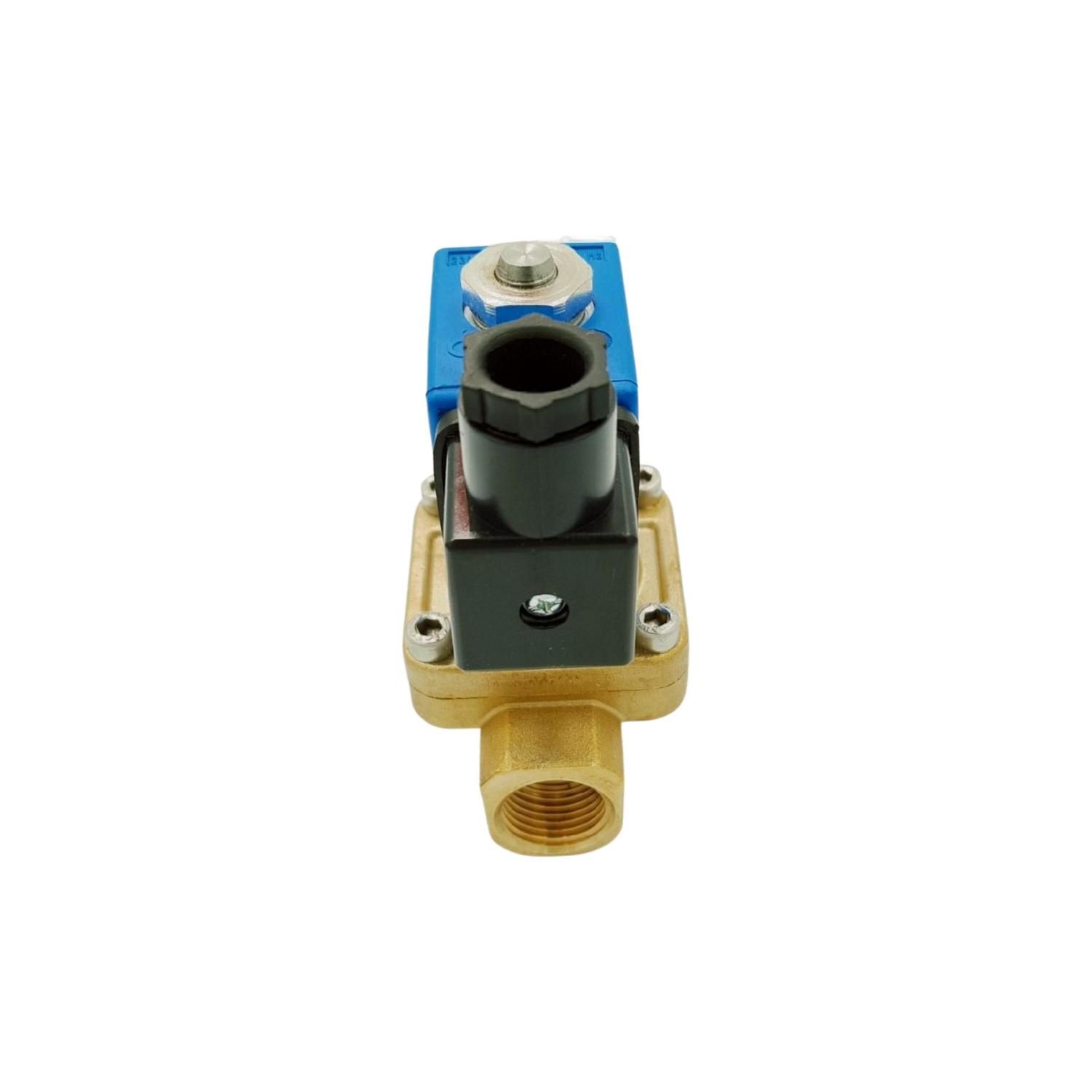

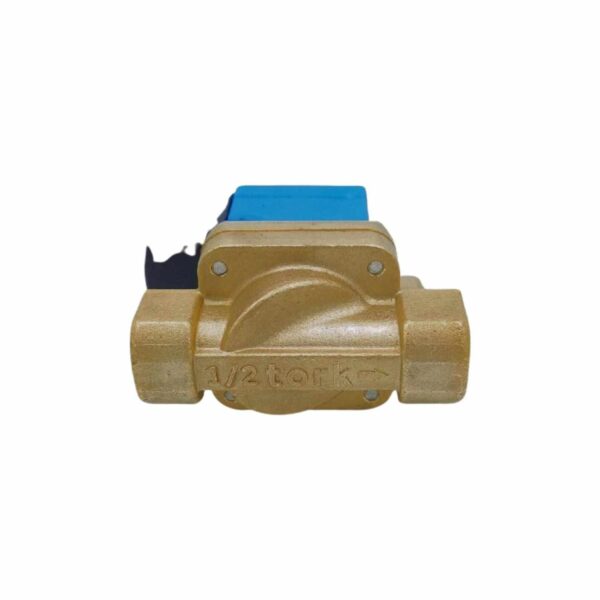

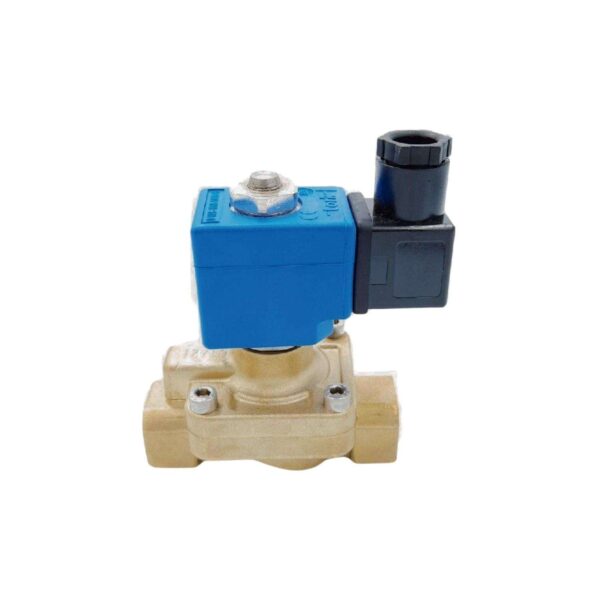

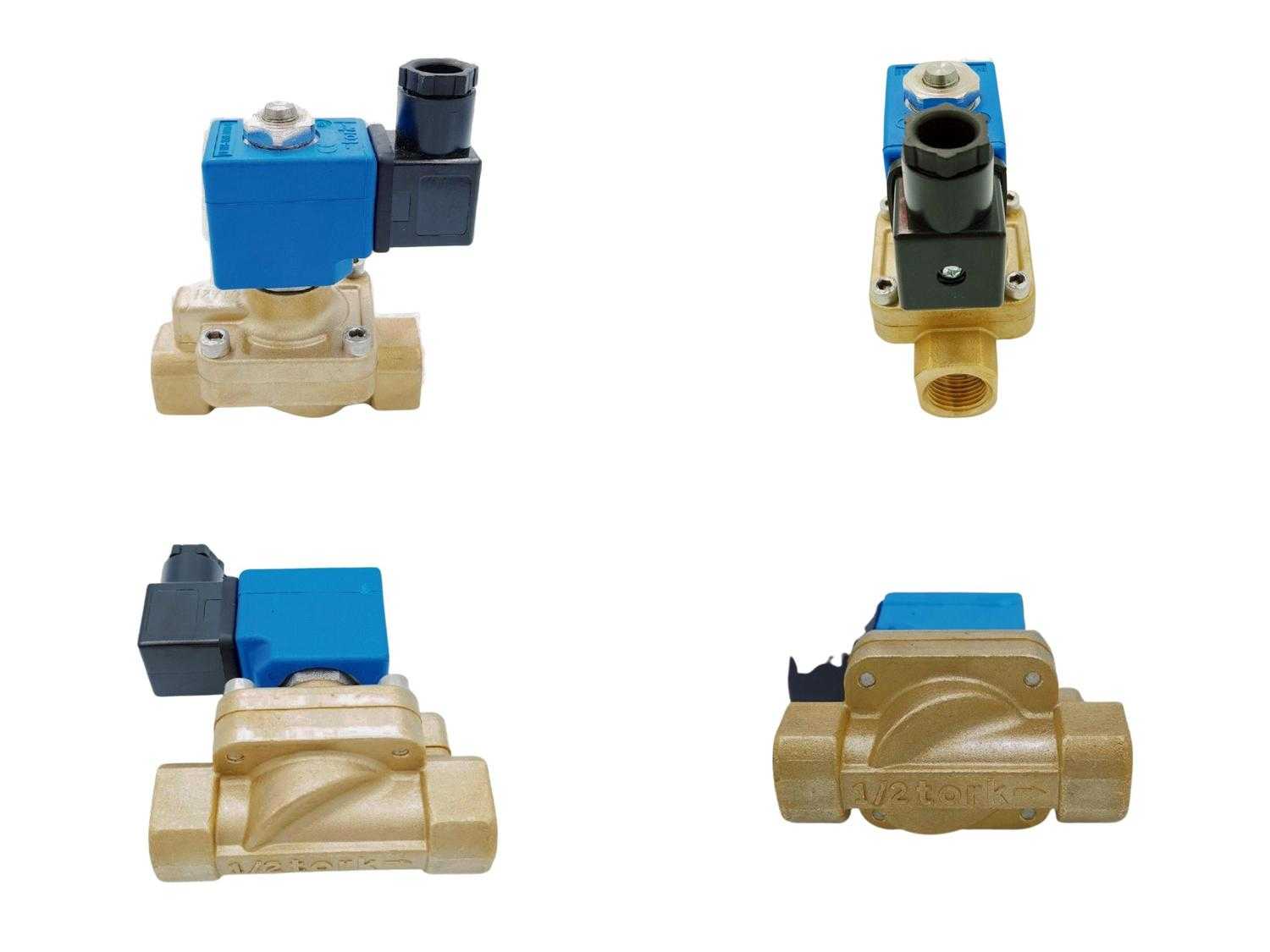

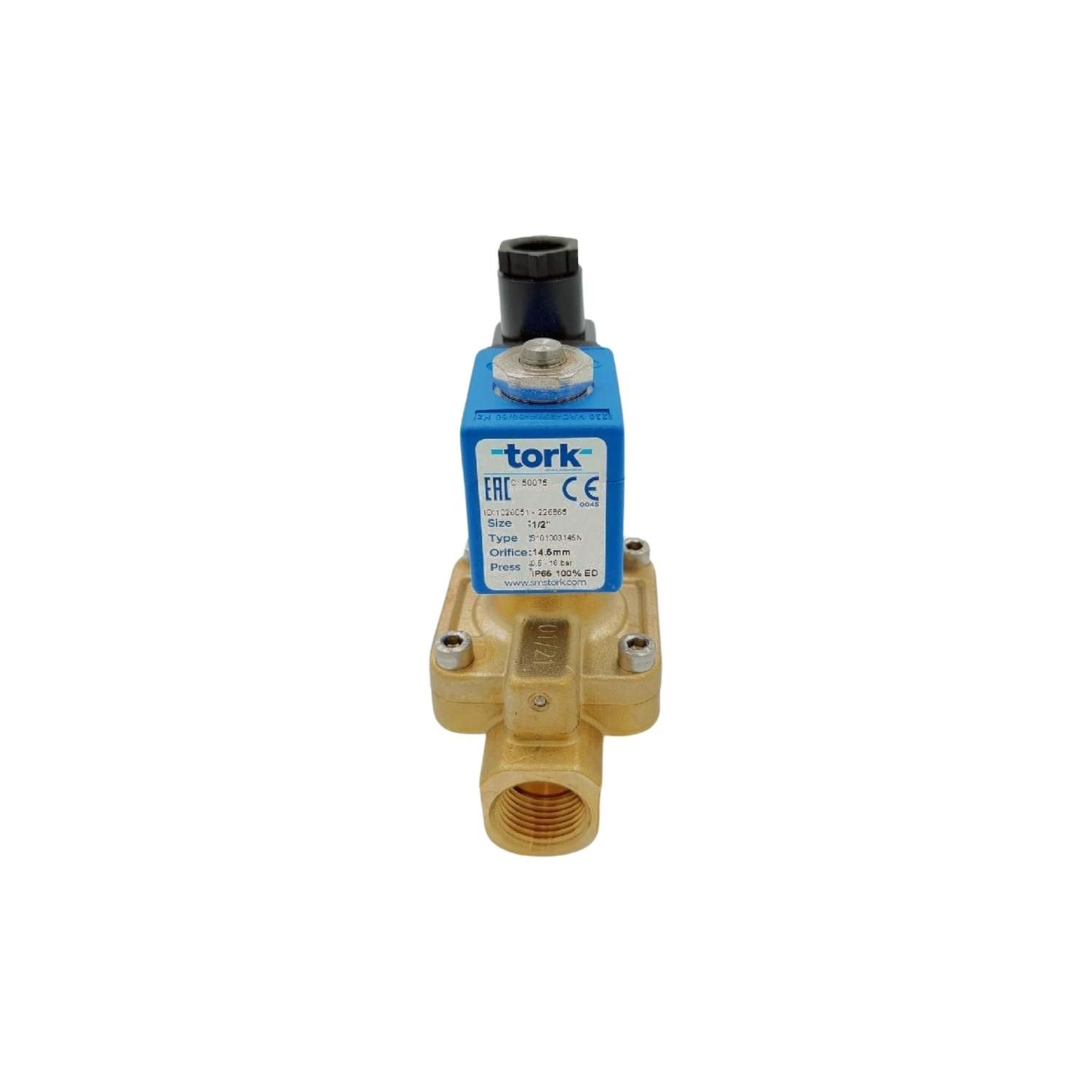

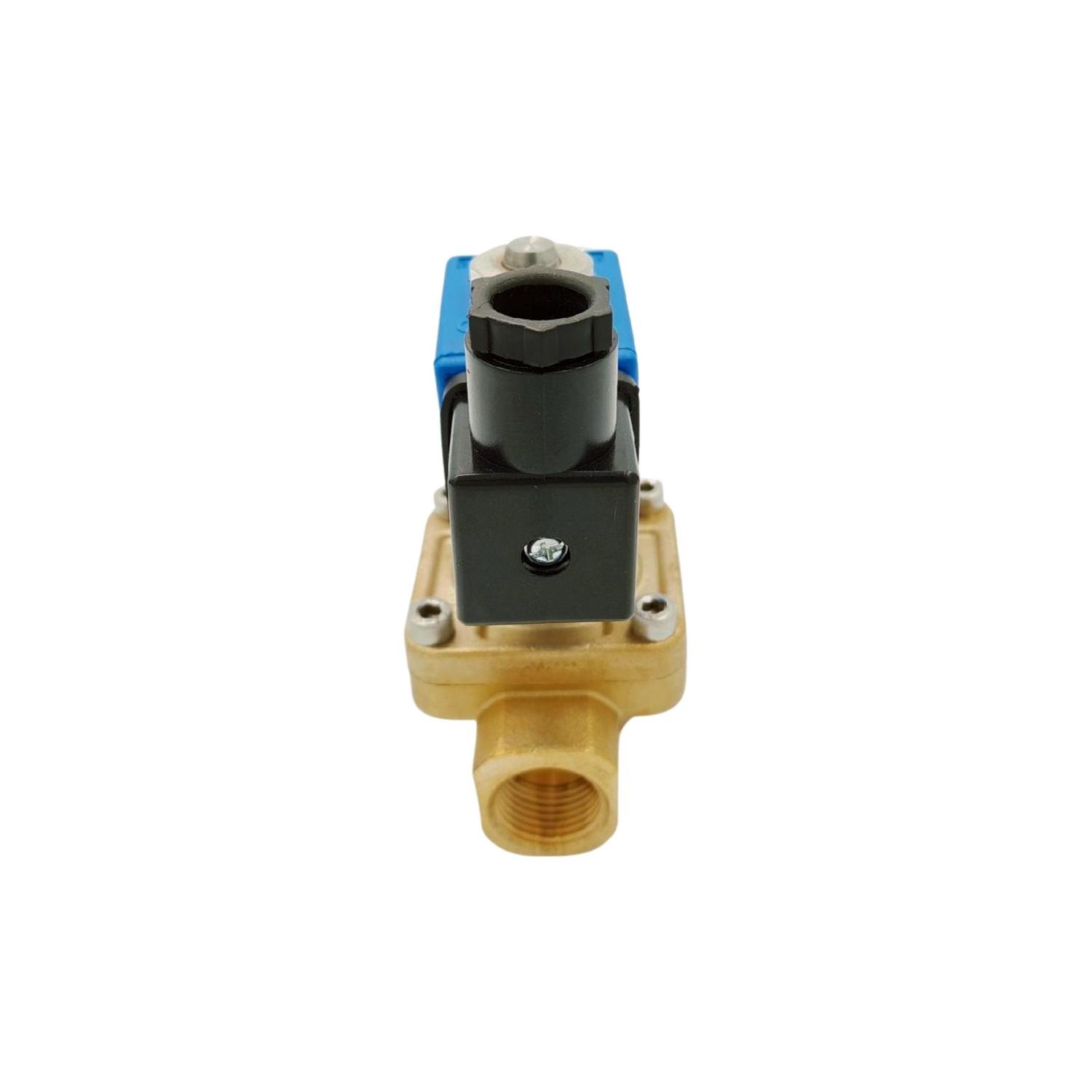

1/2″ Normalde Kapalı Solenoid Valf 0,5- 16 Bar Tork S1010.03.145

S1010 SERİSİ, Direk Çekmeli ve Pilot Kontrollü (∇P=0,5 bar) Genel Maksat Solenoid Vana

Uygulama: Hava, Su, Gaz, (kirli akışkanlarda valf girişine filtre konması önerilir)

Ölçü: 1/8″, 1/4″ Direk Çekmeli, BSP (İstek Üzerine NPT)

3/8″…2″ Pilot Kumandalı, BSP (İstek Üzerine NPT)

Basınç: 0…16 Bar (1/8″, 1/4″)

0,5…16Bar (3/8″…2″)

Kovan, Çekirdek: Paslanmaz

Gövde: Pirinç

Diyafram: NBR, istek üzerine EPDM ya da VITON

Sıcaklık: -10°C…80 °C

Pozisyon: Normalde Kapalı

Bobin Gerilimi: 230V, 110V, 48V, 24V, 12V AC; 110V, 48V, 24V, 12 V DC

Koruma Sınıfı: IP65, IP68 (isteğe bağlı ATEX Ex proof )

TORK SELENOİD VALF ÇALIŞMA PRENSİBİ

https://youtu.be/K7eDhaz4li4

TORK SELONOİD VALF İÇİN TEKNİK DETAYLI PDF DÖKÜMANI BURADAN İNDİREBİLİRSİNİZ.
