Termik röle nedir nasıl çalışır?
Devre koruma elemanlarından biri olan Termik Röleler, asenkron motorların akım zaman karakteristiğine uygun olarak, aşırı yük akımlarına karşı korumak için tasarlanan elemanlardır.
Termik röle, aşırı yük olması gibi durumlarda motoru korumaya yarayan bir elektrik koruma cihazıdır. Termik röle kullanılarak 1 fazlı ve 3 fazlı motorun kullanılamaz hale gelmesi ve aşırı ısınması önlenir. Röle, aşırı yük binmesi durumunda kontak çıkışı vererek kontaktörü kapatır ve motorun çalışmasını izler.

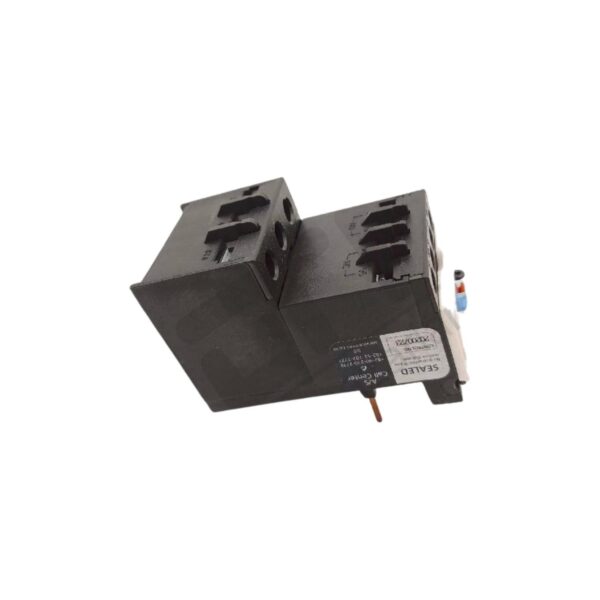

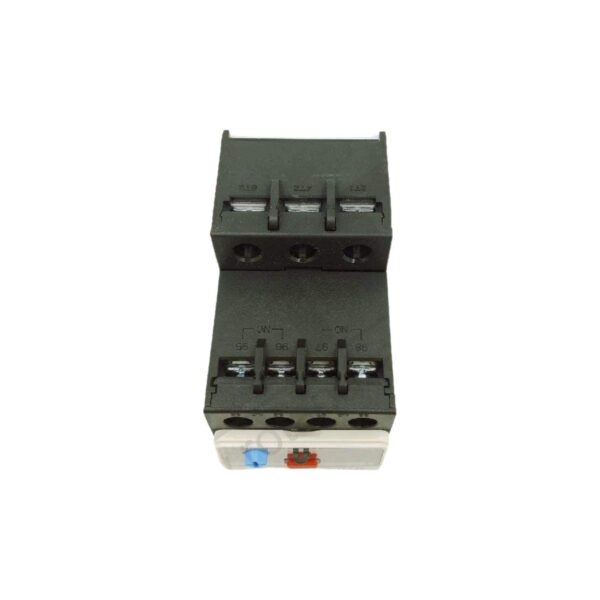

Yıkama Makinesi Termik Röle Özellikleri
9A-12A 4 pinli,100A’ kadar 3 pinli kullanım.
3 kademeli ayar sahası.
100A’e kadar direk kontaktöre montaj.
115A-800A bağlantı elamanıyla kontaktöre montaj.
0,12A-800A 8 ayrı kasada üretim imkânı.
2NA+2NK standart kontak.
Manuel-otomatik reset ve test yapabilme
100A’e kadar raya montaj olabilme.

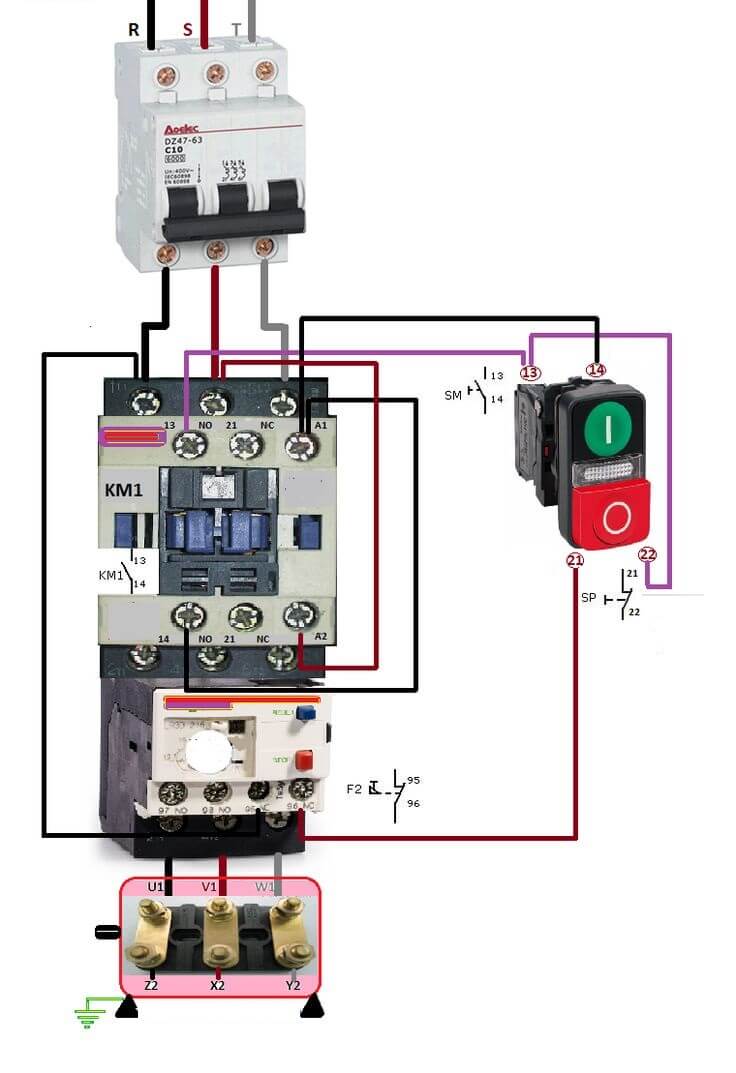

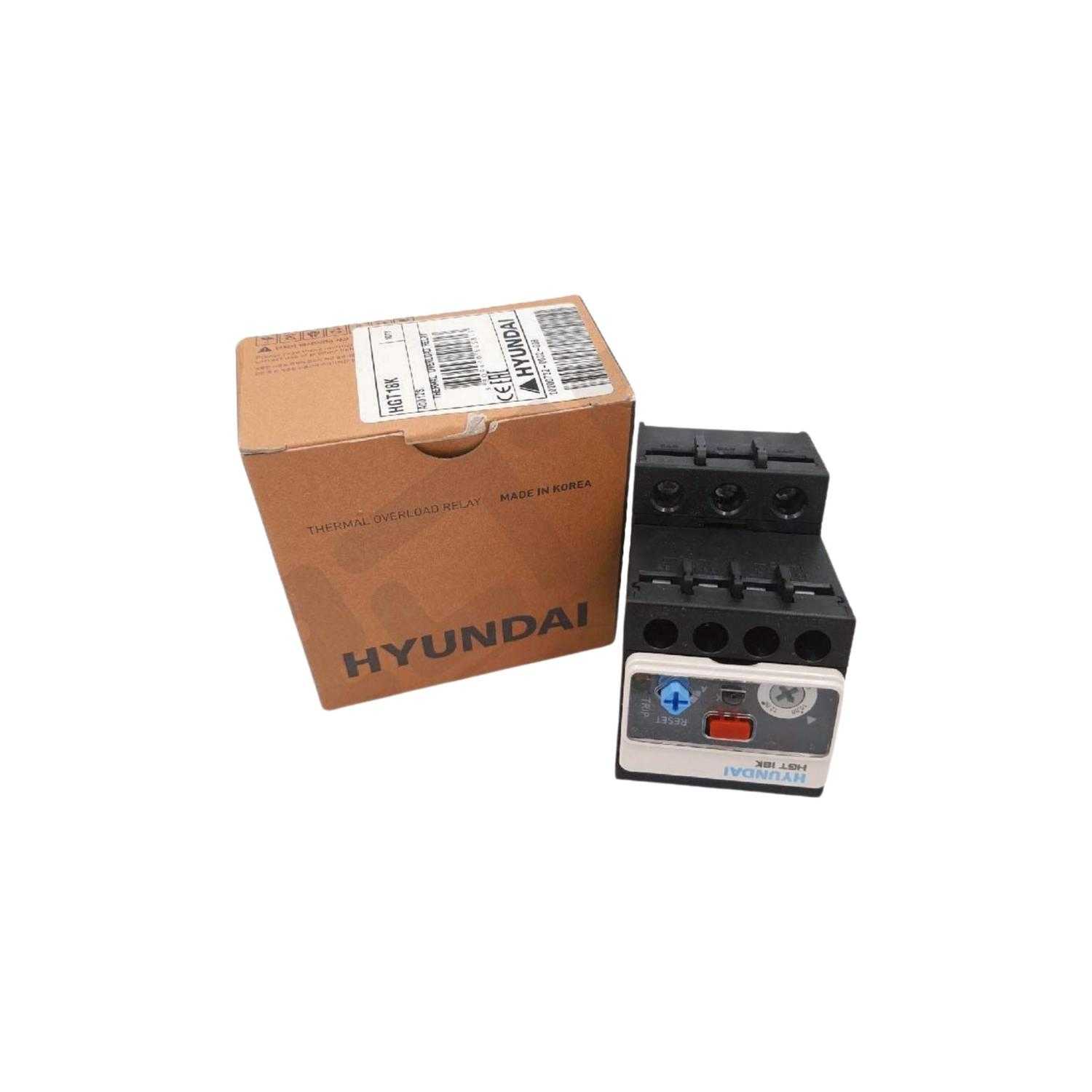

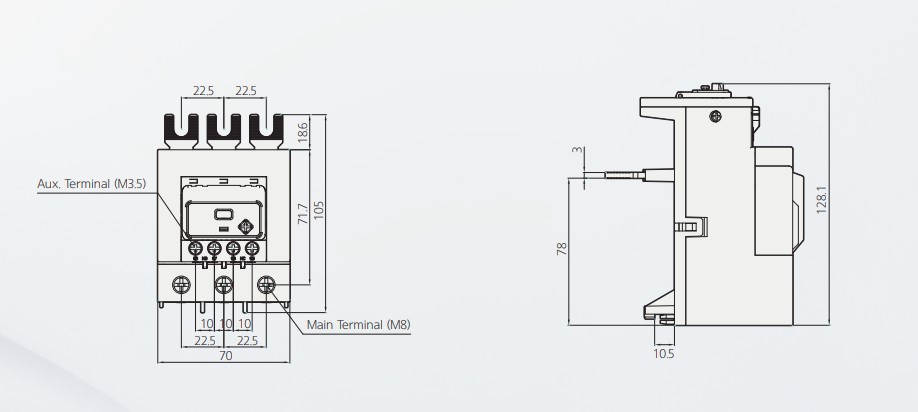

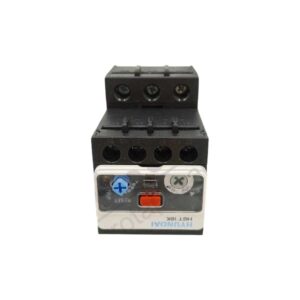

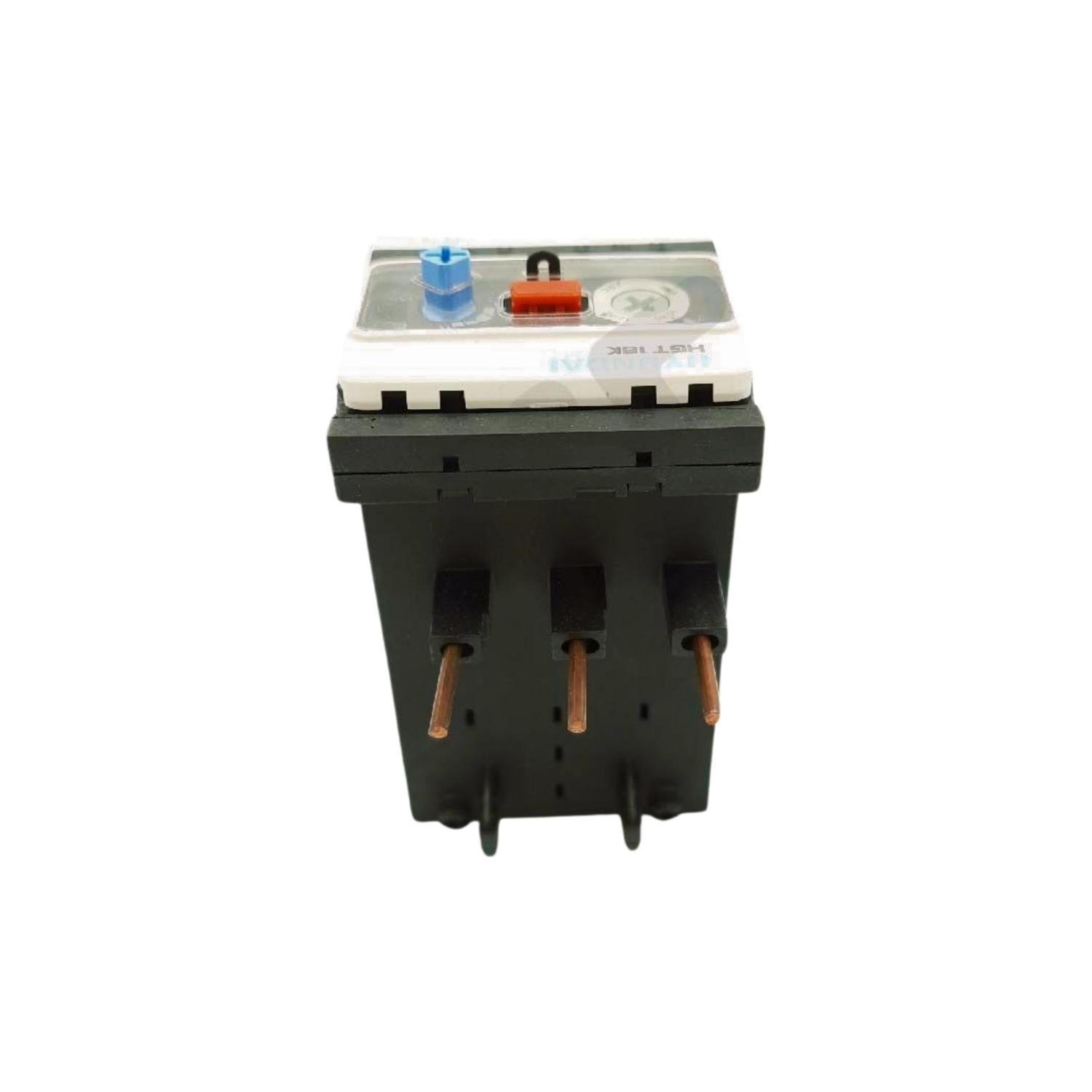

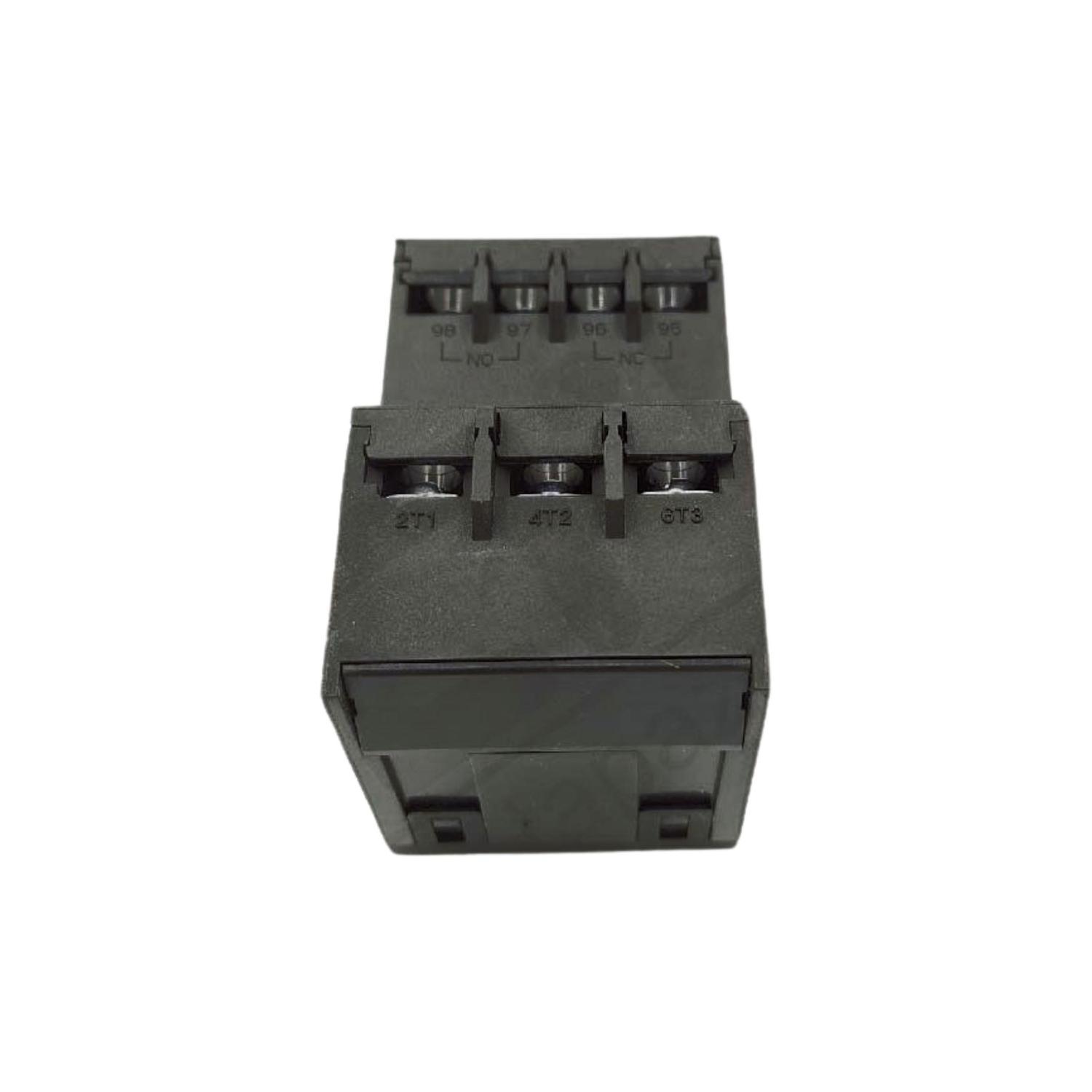

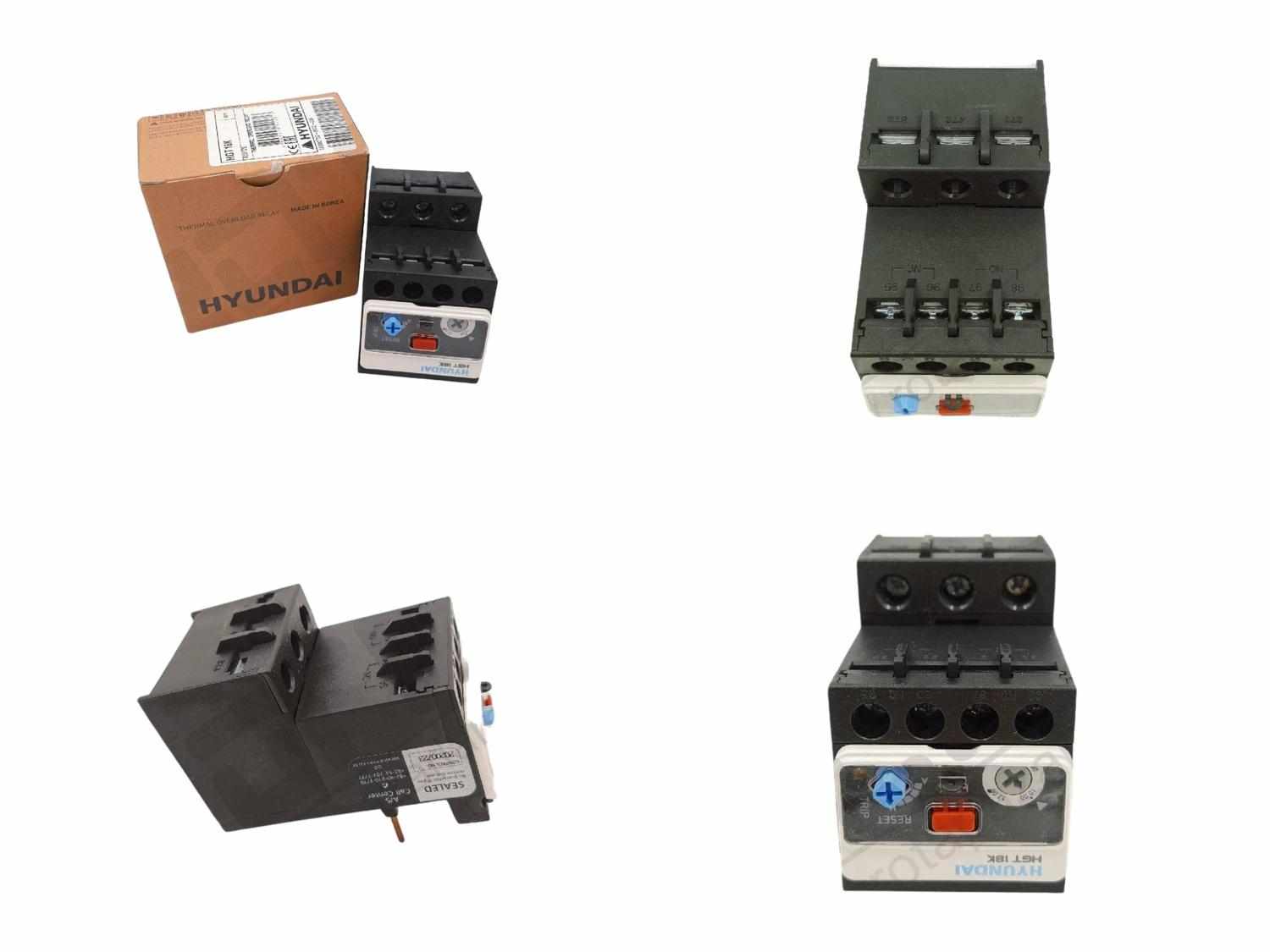

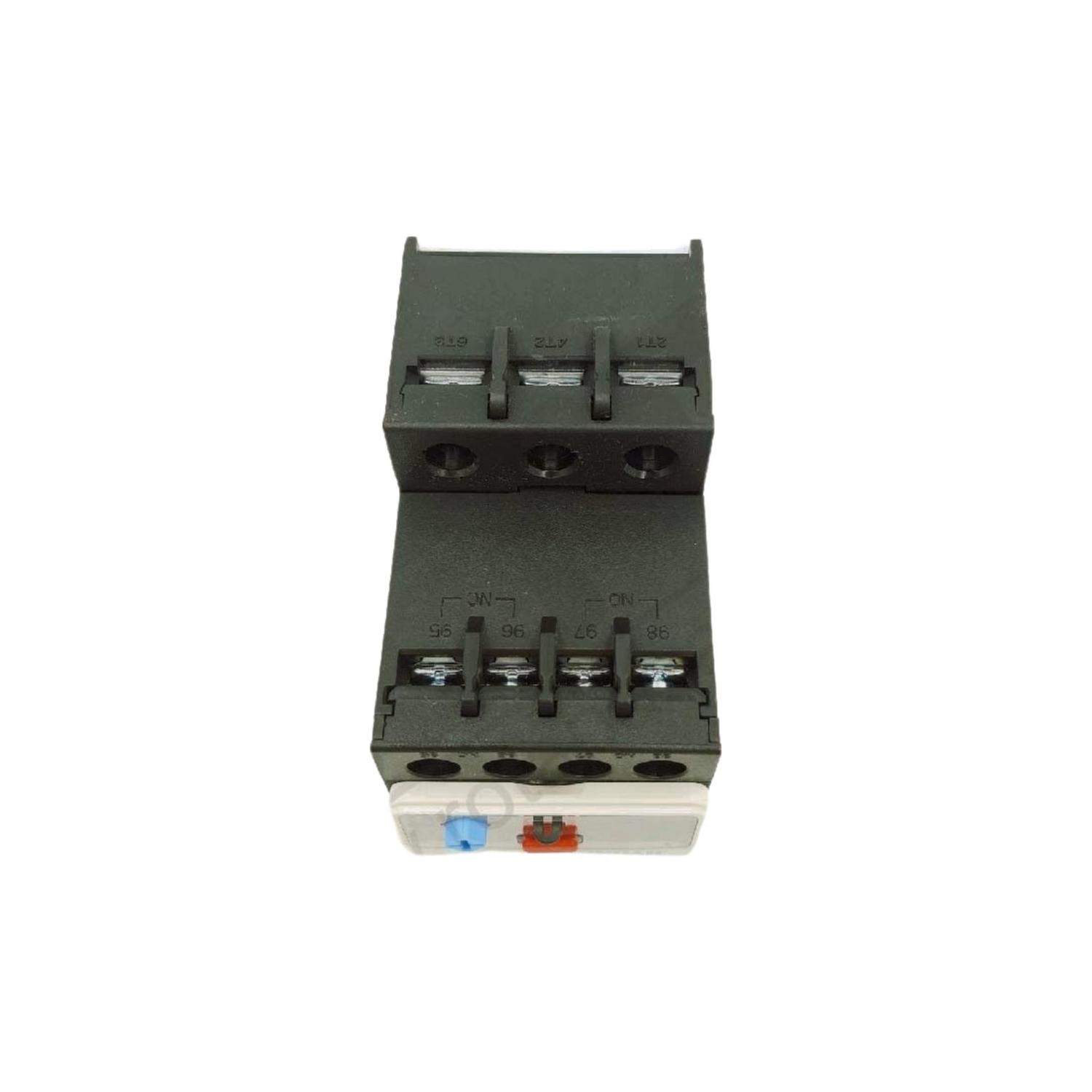

TERMİK RÖLE HGT18K-18S (12-18A) Termik Röle HGC-18 ile Kullanılmaktadır.
Termik Röle Nedir?
Termik röle, aşırı yük durumlarında motoru koruyan bir elektrik koruma cihazıdır. Termik röle kullanılarak 1 fazlı ve 3 fazlı motorun aşırı ısınması ve kullanılamaz hale gelmesi önlenir.
Bu cihaz, motorun çalışma akımını izler ve aşırı yük durumunda kontak çıkışı vererek kontaktörü kapatır. Ayrıca faz kaybı sırasında motoru hasardan korur.
Termik rölenin temel işlevi motorları aşırı akımlardan korumaktır. İçerisindeki bimetal, aşırı akımın oluşturduğu sıcaklık etkisiyle form değiştirir ve röle kontaklarının termik bir açma yapmasını sağlar. Sahadaki motor da bu şekilde korunmuş olur.
Termik rölenin çalışma prensibini anlayabilmemiz için termik açma ve manyetik açma kavramlarını bilmeliyiz.
Termik açmada koruma elemanının maruz kaldığı aşırı akım, taşıyabileceği nominal akımın 2-3 katı mertebeleri seviyesindedir. Bu yüzden bimetalin ısınması prensibine göre açma yapılır. Manyetik açmada ise koruma elemanının maruz kaldığı aşırı akım çok kısa süre içerisinde (bir kısa devre nedeniyle) nominal akımın 8-10 katları mertebesine ulaştığından bimetalin ısınması beklenmez. Bimetalin ısınması beklenirse akımdaki ani yükseliş yük için tehlikeli bir durum oluşturacağından, manyetik alanın değişimine bakılır.
Termik aşırı akım rölesi isminden de anlaşılabileceği gibi sadece termik koruma yapar. Manyetik koruma; yani kısa devreye karşı koruma yapmaz. Çoğu termik, fazlarından birinin kesilmesi durumunda motorun iki fazda çalışmasını önlemek için faz kaybı koruması da yapar. Bu kontak da motor kontaktörünün bobininin enerjisini keserek motora giden ana beslemeyi keser.
Aslında açmayı yapan termik röle değil beraberinde kullanıldığı kontaktördür. Özetle termik rölenin atması için üzerinden taşıyabileceğinin üzerinde akım geçmesi gereklidir. Aşırı akım maksimum 6..7 katına kadar olmalı ve aniden yükselmemelidir.
Termikler motorlardaki kullanımlarında kalkış akımı, kısa devre akımı veya frenleme anındaki akımlarda koruma yapmazlar. 3 kutuplu olarak üretilirler. Bu yüzden kısa devre korumanın sağlanabilmesi için mutlaka manyetik koruma yapan motor koruma şalterleri, otomatik sigortalar, kompakt şalterler, sigortalı yük ayıcılar ile beraber kullanılmalıdırlar.
Termik Röle Ayarı Nasıl Yapılır?
Termik röle üzerinde akımın ayarlanabildiği potansiyometre vardır. Ayar bu potansiyometre aracılığı ile yapılır. Potansiyometrenin akım seviyesi mutlaka korunacak motorun akım seviyesi ile eşitlenmelidir.
Akım aşağıda ayarlanırsa nominal çalışmada motor gereksiz stop eder. Yukarıda ayarlanırsa da motor korunması gereken amperajın üstünde korunduğu için motor zarar görür.
Termik röle seçimini şöyle örnekleyebiliriz: Diyelim ki elimizde 6A…10A arası ayarlanabilen bir termik var. Korumamız gereken motorun da nominal akımı 8A olsun. Rölenin potansiyometresini 6A’e ayarlarsanız motor nominal koşulu olan 8A’de çalışırken bile bu durumu aşırı akım olarak algılayacaktır. Potansiyometreyi 10A’e ayarladığınızda ise motor 8A’lik nominal çalışma koşullarında açma yapmayacaktır; ancak motorun üzerinden 9A’lik sürekli bir aşırı akım geçerse röle bunu algılayamayacak ve motorunuz yanma tehlikesi ile baş başa kalacaktır. Bu nedenle potansiyometre tam olarak 8A’e ayarlanmalıdır.
Termik röle seçerken bu ürüne uyumlu kontaktör seçimine de dikkat edilmelidir. Çünkü termiklerin baraları kontaktörlerin ana besleme terminallerine geçeceği için boyut olarak ve akım taşıma kapasitesi olarak kontaktörlerle uyumlu olmalıdır.
Termik Rölenin Avantajları
Motoru aşırı ısınmadan korur. 1 veya 3 fazlı motorlarda kullanılabilir.
Bazı termik röleler dahili faz kaybı korumasına sahiptir.
Düşük maliyetli bir cihazdır.
Direkt kontaktöre veya din ray adaptörü ile panoya monte edilebilir.
Sorun giderme için kullanılan dahili bir test düğmesi vardır.
Bazı aşırı yük rölelerinde dahili bir açma sınıfı seçim düğmesi bulunur.
Geniş ve ayarlanabilir akım aralığına sahiptir.
Resetleme işlevi vardır. (manuel veya otomatik)
Sıcaklık kompanzasyonu özelliği vardır.
Termik Rölenin Dezavantajları
Direkt kesme özelliği yoktur. Devreyi kesmek için diğer anahtarlama veya koruma cihazlarıyla birlikte kullanılmalıdır.
Kısa devre koruması yoktur.
Çalışırken yavaştır. Hızlı bir reaksiyon süresine sahip değildir.
Yüksek bir anahtarlama frekansına sahip değildir. Fazla açma yaparsa soğutma gereklidir.
Ağır koşullarda ilk çalıştırmada iyi performans göstermeyebilir.
Titreşim ve darbelere dayanıklı değildir. (Yalnızca bazı özel türler iyi performans gösterebilir)
